DAF2.08SN

Siłownik obrotowy ze sprężyną powrotną - Joventa Spring Return 8 Nm

Karta PDF Wyślij zapytanie

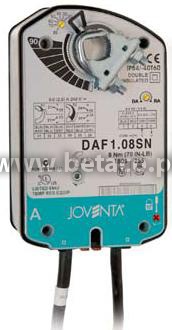

DAF2.08SN - Zdjęcie poglądowe



  • Moment obrotowy: 8 Nm
  • Maksymalna powierzchnia przepustnicy: 1,5 m2
  • Sygnał sterujący: 2-punktowy
  • Napięcie zasilania: 230 V AC
  • Czas przejścia: 55...71 sek.
  • Czas powrotu sprężyny: 13…26 sek.
  • Podłączenie elektryczne: Kabel 1,2 metra
  • Wyłączniki krańcowe: 2
  • Sprzężenie zwrotne: -

Typoszereg elektrycznych siłowników przepustnic ze sprężyną powrotną opracowano specjalnie do zmechanizowanej obsługi przepustnic powietrza w instalacjach klimatyzacji. Po doprowadzeniu sygnału sterującego siłownik przestawia przepustnicę w pozycję roboczą, napinając jednocześnie wbudowaną sprężynę. Po zaniku zasilania energia zmagazynowana w sprężynie natychmiast powoduje przestawienie przepustnicy w pozycję bezpieczną. Obsługa ręczna jest automatycznie anulowana, gdy siłownik jest zasilany elektrycznie. Kompaktowa budowa i zamontowany uniwersalny adapter z ograniczeniem kąta obrotu sprawiają, że siłownik ten jest bardzo uniwersalny.



  • Sprężyna powrotna
  • Do przepustnic powietrza o powierzchni do ok. 1,5 m2
  • Moment obrotowy 8 Nm
  • Sygnał sterujący 2-punktowy
  • Napięcie zasilania 230 V AC
  • Możliwość równoległego działania do 5 siłowników
  • Podłączenie elektryczne kablem niezawierającym fluorowców
  • Prosty bezpośredni montaż z użyciem uniwersalnego adaptera na trzpieniu O od 8 mm do 16 mm lub trzpienia z zakończeniem kwadratowym od 6 mm do 12 mm
  • Dostępny opcjonalny zestaw sprzęgacza M9208-600 pośredniego wałka napędowego do trzpieni od 12 do 19 mm lub trzpienia z zakończeniem kwadratowym od 10 mm do 14 mm
  • Ograniczenie kąta obrotu
  • Nastawianie ręczne za pomocą korbki
  • 2 wyłączniki pomocnicze, 1 regulowany

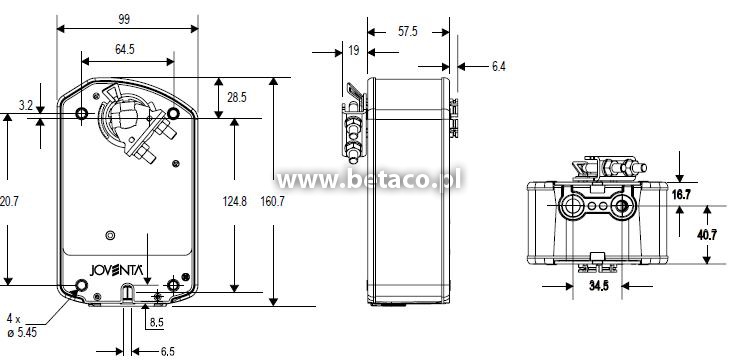

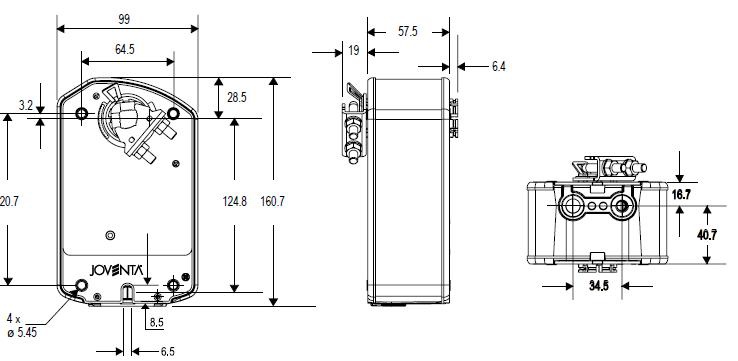

Wymiary w mm (milimetry).

DAF2.08SN
