DAF1.20S

Siłownik obrotowy ze sprężyną powrotną - Joventa Spring Return 20 Nm

Karta PDF Wyślij zapytanie

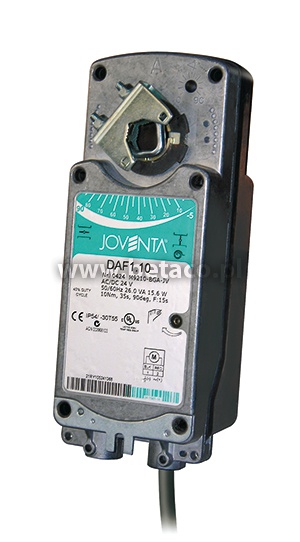

DAF1.20S - Zdjęcie poglądowe



  • Moment obrotowy: 20 Nm
  • Maksymalna powierzchnia przepustnicy: 4 m2
  • Sygnał sterujący: 2-punktowy
  • Napięcie zasilania: 24 V AC/DC
  • Czas przejścia: 24...57 sek.
  • Czas powrotu sprężyny: 11…15 sek.
  • Podłączenie elektryczne: Kabel 1,2 metra
  • Wyłączniki krańcowe: 2
  • Sprzężenie zwrotne: -

Siłowniki elektryczne do przepustnic ze sprężyną powrotną JOVENTA przystosowane są do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie wymagane jest realizowanie funkcji bezpieczeństwa (np. zabezpiecze­nia przed mrozem, utrzymywania jakości powietrza). Przy doprowadzonym zasilaniu siłownik przestawia klapę do jej normalnego położenia roboczego, napinając jednocześnie sprężynę powrotną. W razie przerwy w dopływie prądu zasilającego, energia nagromadzona w sprężynie cofa klapę do położenia bezpiecznego. W momencie ponownego doprowadzenia zasilania, siłownik przechodzi w roboczy tryb pracy. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.



  • Sprężyna powrotna
  • Do przepustnic powietrza o powierzchni do ok. 4 m2
  • Moment obrotowy 20 Nm
  • Napięcie zasilania 24 V AC/DC
  • Sterowanie 2-punktowe
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Siłowniki dostępne z kablem połączeniowym o długości 1 m
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: ø 12-19 mm o przekroju okrągłym / 10-12-14 mm o przekroju kwadratowym
  • Dostępny opcjonalny adapter M9220-600 dla osi: ø 19-27 mm o przekroju okrągłym / 16-18-19 mm o przekroju kwadratowym
  • Minimalna długość osi 80 mm
  • Możliwość równoległej pracy 2 siłowników
  • Regulowany kąt obrotu
  • Ręczne przestawianie przy użyciu korby
  • 2 wyłączniki krańcowe, 1 regulowany
  • Automatyczne zatrzymanie silnika w położeniach krańcowych (zabezpieczenie przed przeciążeniem)
  • Oszczędzanie energii w położeniach krańcowych

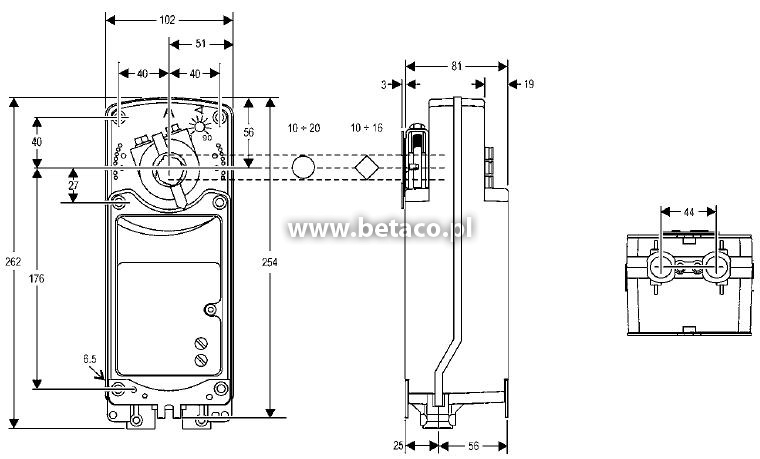

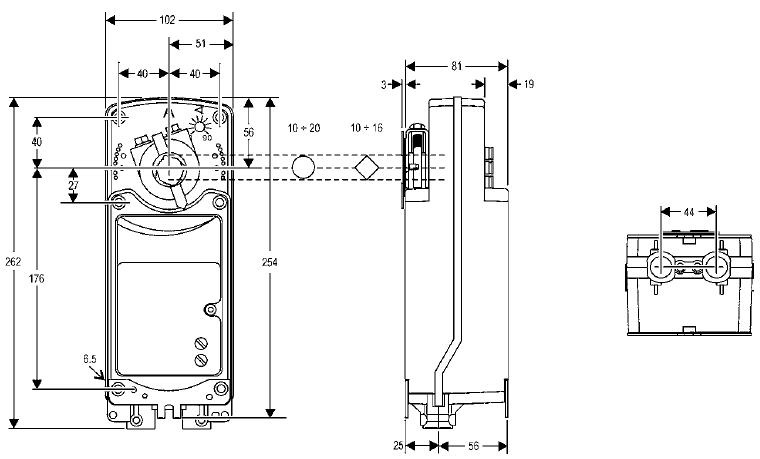

Wymiary w mm (milimetry).

DAF1.20S
