DM1.1F

Siłownik obrotowy ze sprężyną powrotną - Joventa Spring Return 16 Nm

Karta PDF Wyślij zapytanie

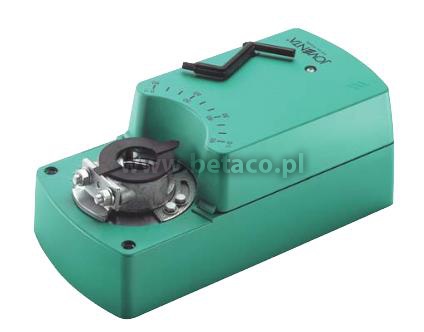

DM1.1F - Zdjęcie poglądowe



  • Moment obrotowy: 16 Nm
  • Maksymalna powierzchnia przepustnicy: 3 m2
  • Sygnał sterujący: 0-10V lub 0..20 mA
  • Napięcie zasilania: 24 V AC/DC
  • Czas przejścia: 90…120 sek.
  • Czas powrotu sprężyny: 10 sek.
  • Podłączenie elektryczne: Zaciski
  • Wyłączniki krańcowe: -
  • Sprzężenie zwrotne: -

Siłowniki elektryczne do przepustnic ze sprężyną powrotną JOVENTA przystosowane są do sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych wszędzie tam, gdzie wymagane jest realizowanie funkcji bezpieczeństwa (np. zabezpiecze­nia przed mrozem, utrzymywania jakości powietrza). Przy doprowadzonym zasilaniu siłownik przestawia klapę do jej normalnego położenia roboczego, napinając jednocześnie sprężynę powrotną. W razie przerwy w dopływie prądu zasilającego, energia nagromadzona w sprężynie cofa klapę do położenia bezpiecznego. W momencie ponownego doprowadzenia zasilania, siłownik przechodzi w roboczy tryb pracy. Zwarta konstrukcja oraz uniwersalny adapter do montażu bezpośredniego pozwalają na stosowanie siłowników w różnego typu aplikacjach.



  • Sprężyna powrotna
  • Do przepustnic powietrza o powierzchni do ok. 3 m2
  • Moment obrotowy 16 Nm
  • Napięcie zasilania 24 V AC/DC
  • Możliwość równoległego połączenia maks. 5 siłowników
  • Listwa zaciskowa do podłączenia przewodów
  • Uniwersalny adapter do montażu bezpośredniego
  • Wymiary osi: ø 10-20 mm o przekroju okrągłym / 10-16 mm o przekroju kwadratowym
  • Minimalna długość osi 77 mm
  • Kierunek obrotu wybierany przez użytkownika
  • Regulowany kąt obrotu
  • Ręczne przestawianie przy użyciu korby
  • Automatyczne zatrzymanie silnika w położeniach krańcowych (zabezpieczenie przed przeciążeniem)
  • Potencjometr sprzężenia zwrotnego
  • Oszczędzanie energii w położeniach krańcowych
  • Na życzenie siłowniki dostępne z kablem połączeniowym o długości 1 m

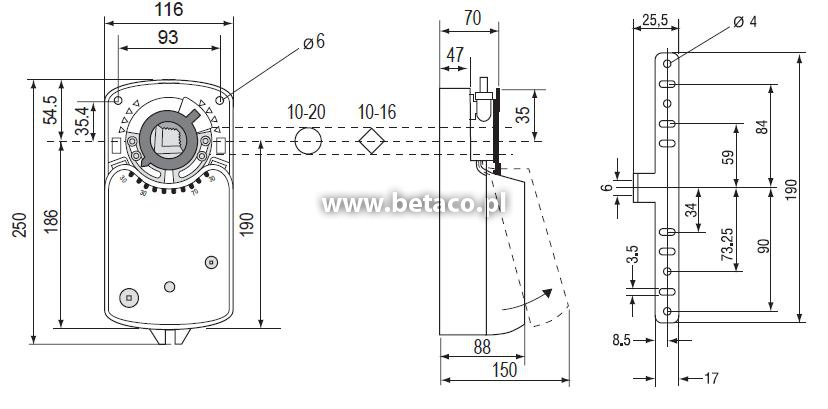

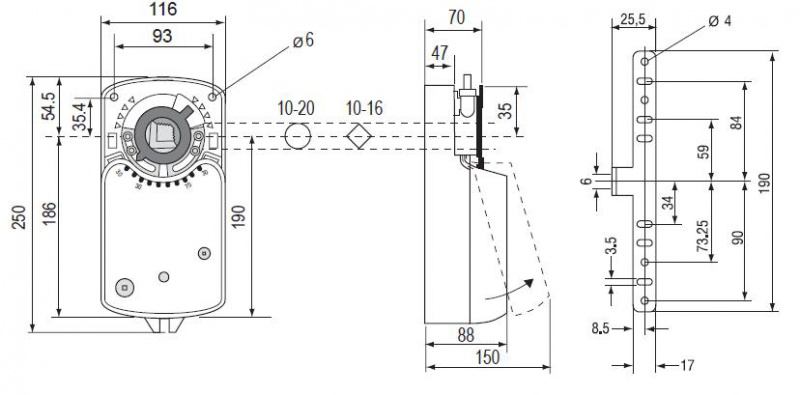

Wymiary w mm (milimetry).

DM1.1F
