DM2.20

Siłownik bez sprężyny powrotnej - New Joventa Standard 20 Nm

Karta PDF Wyślij zapytanie
DM2.20 - Zdjęcie poglądowe



  • Moment obrotowy: 20 Nm
  • Maksymalna powierzchnia przepustnicy: 4 m2
  • Sygnał sterujący: 2-punktowy lub 3-punktowy
  • Napięcie zasilania: 100...240 V AC
  • Czas przejścia: 90 sekund
  • Wyłączniki krańcowe: opcjonalnie
  • Sprzężenie zwrotne: opcjonalnie

Elektryczny siłownik bez sprężyny powrotnej DM2.20 dysponuje momentem obrotowym 20 Nm i umożliwia sterowanie przepustnicami w systemach HVAC o maksymalnej powierzchni do ok. 4 m2.

Siłownik nie wymaga zestawu montażowego i jest w łatwy i szybki sposób montowany na trzpieniach przepustnic o przekroju okrągłym oraz kwadratowym.

Opcjonalne zestawy styków pomocniczych mogą być montowane na siłowniku w miejscu instalacji, tak aby sygnalizować pozycję końcowego zatrzymania lub wykonać funkcje przełączania w wybranym zakresie obrotu.



  • Automatyczne wykrywanie sygnału sterującego
  • Opcjonalny zestaw styków pomocniczych i potencjometr sprzężenia zwrotnego
  • Samo-kalibracja w celu wykrycia kąta obrotu
  • Elektroniczne wykrycie zacięcia
  • Bezszczotkowy silnik sterowany mikroprocesorem zapewnia stały czas pracy i zwiększa cykl życia



Akcesoria (zamawiane osobno)

Kod modelu

Opis

M9000-322

Osłona NEMA 4, IP66 dla siłowników DxD, DM1.10, DxFx.03 i DxFx.08 (ilość 1)

M9000-400

Adapter połączenia przegubowego (ilość 1)

M9000-561

Bariera termiczna. Rozszerza zastosowanie siłowników BxD, BMS1.10, BxF.03 i BxF.08 do instalacji z parą niskiego ciśnienia (ilość 1)

M9000-604

Zamiennik zestaw zapobiegający obrotowi dla elektrycznych siłowników DM1.10, DxFx.03, DxFx.08 i DxFx.20

M9000-606

Wskaźnik pozycji (ilość 5)

JOV-SW1

Zestaw styków pomocniczych (1 SPDT)

JOV-SW2

Zestaw styków pomocniczych (2 SPDT)

M9300-100

Gwintowany adapter 12.7 mm połączeń elektrycznych (ilość 5)

M9300-140

Potencjometr sprzężenia zwrotnego 140k Ohm

M9000-151

Zestaw montażowy, z ramieniem i uchwytem do trzpienia przepustnicy

M9300-1K

Potencjometr sprzężenia zwrotnego 1k Ohm

M9300-2K

Potencjometr sprzężenia zwrotnego 2k Ohm

M9300-10K

Potencjometr sprzężenia zwrotnego 10k Ohm

M9310-600

Standardowy element montażowy DM1.10 (9.5 do 19 mm - 9.5 do 16 mm) (ilość 1)

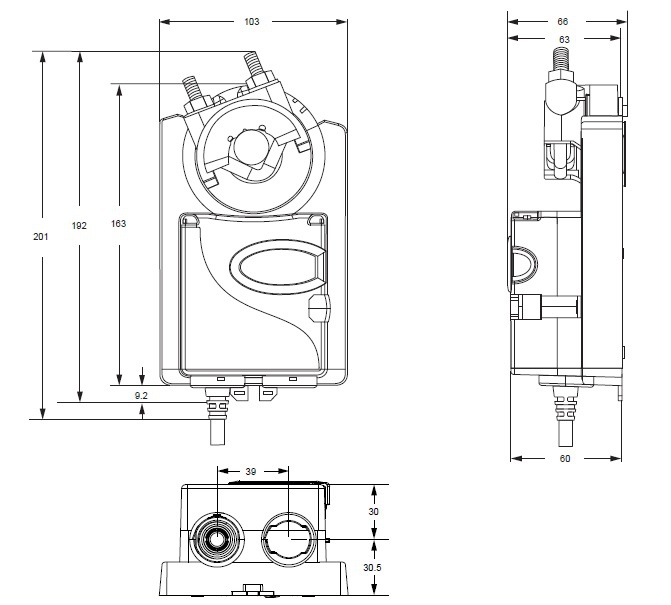

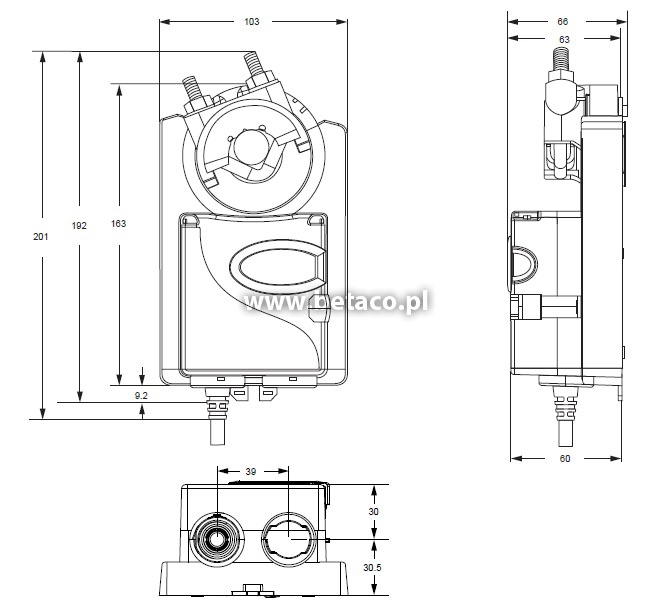

Wymiary w mm (milimetry).
