BBF1.03SZ

Siłownik ze sprężyną powrotną do zaworów, 3 Nm

Karta PDF Wyślij zapytanie

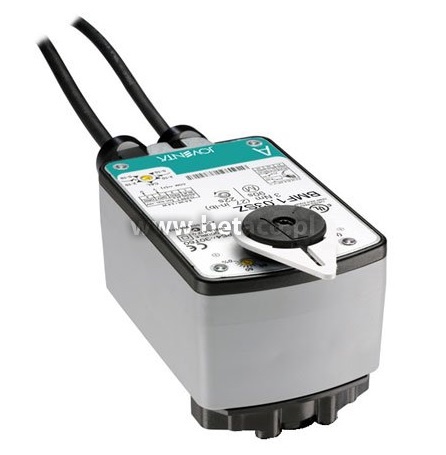

BBF1.03SZ - Zdjęcie poglądowe



  • Średnica zaworu DN15 do DN25
  • Moment obrotowy 3 Nm
  • Sprężyna powrotna
  • Sterowanie proporcjonalne 0(2)...10 V DC lub 0(4)...20 mA
  • Zasilanie 24 V AC/DC
  • 1 styk pomocniczy
  • Czas przejścia siłownika - 90 sekund
  • Czas powrotu sprężyny - 12...17 sekund

Elektroniczne siłowniki obrotowe ze sprężyną powrotną BBF1.03SZ są siłownikami montowanymi bezpośrednio na zaworach o średnicy nominalnej od DN15 do DN25 stosowanych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).

W przypadku zaniku zasilania podczas pracy, mechaniczny system powrotu sprężyny otwiera lub zamyka porty zaworu.

Siłownik posiada skalowaną podziałkę od 0% do 100% i wskaźnik położenia zapewniające wizualne wskazanie otwarcia zaworu.

  • Bezpośredni montaż na zaworze
  • Możliwość montażu dwustronnego
  • Klasa ochrony IP54
  • System elektronicznego wykrycia zacięcia
  • Podwójnie izolowana konstrukcja
  • Zewnętrzny przełącznik zmiany trybu pracy

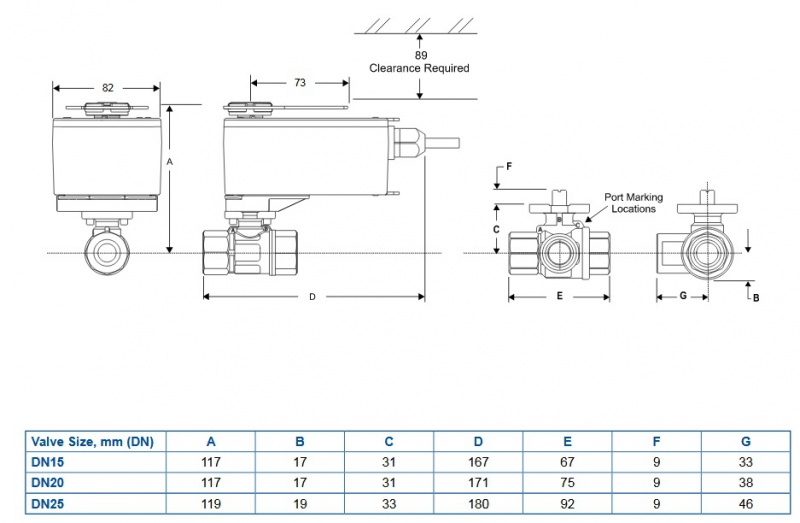

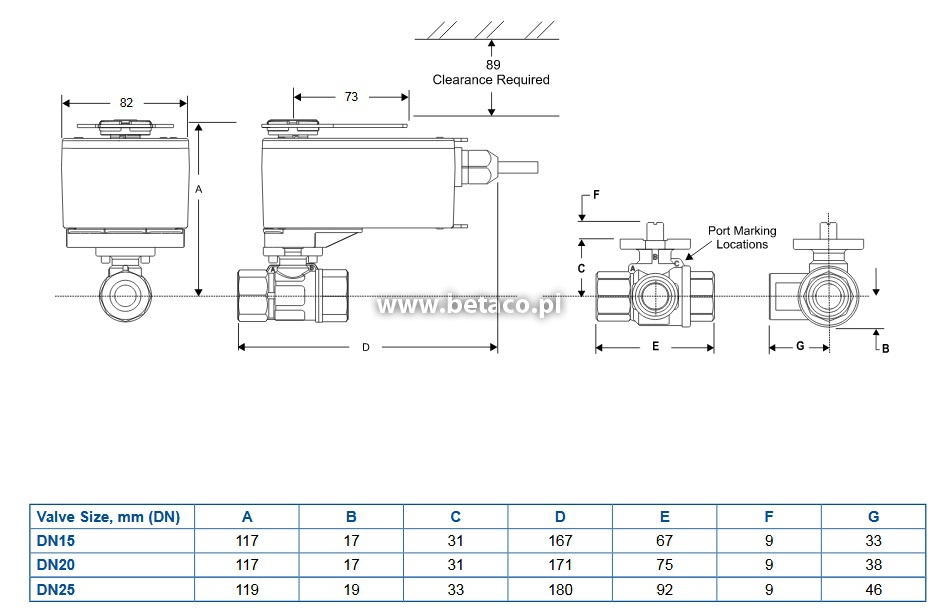

Wymiary w mm (milimetry).
